Honda OBD1 (1992-1995) Standalone ECU Wiring & Plug-and-Play Adapter Pinouts
Pinout maps and hardware setup for OBD1 Civic/Integra (P28/P30/P72) factory harnesses: A/B/D connectors, VR sensor inputs, and standalone board assembly.
Adapted from Honda OBD1 PnP , Honda OBD1 Setup
Overview
1992-1995 Honda OBD1 vehicles (EG Civic, DC2 Integra, CB7 Accord) use a 3-plug ECU interface (Connectors A, B, and D). This reference covers wiring standalone ECUs directly to factory OBD1 Honda harness plugs.
1. Primary Connector Pinouts (Plugs A, B, D)
Connector A (26-Pin Main Connector)
| Pin | Function | Sensor / Actuator |
|---|---|---|
| A1 | Fuel Pump Relay Ground | Main Relay Pin 7 |
| A7 | FLR Output | Fuel Injector #1 |
| A8 | FLR Output | Fuel Injector #2 |
| A3 | FLR Output | Fuel Injector #3 |
| A5 | FLR Output | Fuel Injector #4 |
| A25 | Power Ground | Engine Ground Stud |

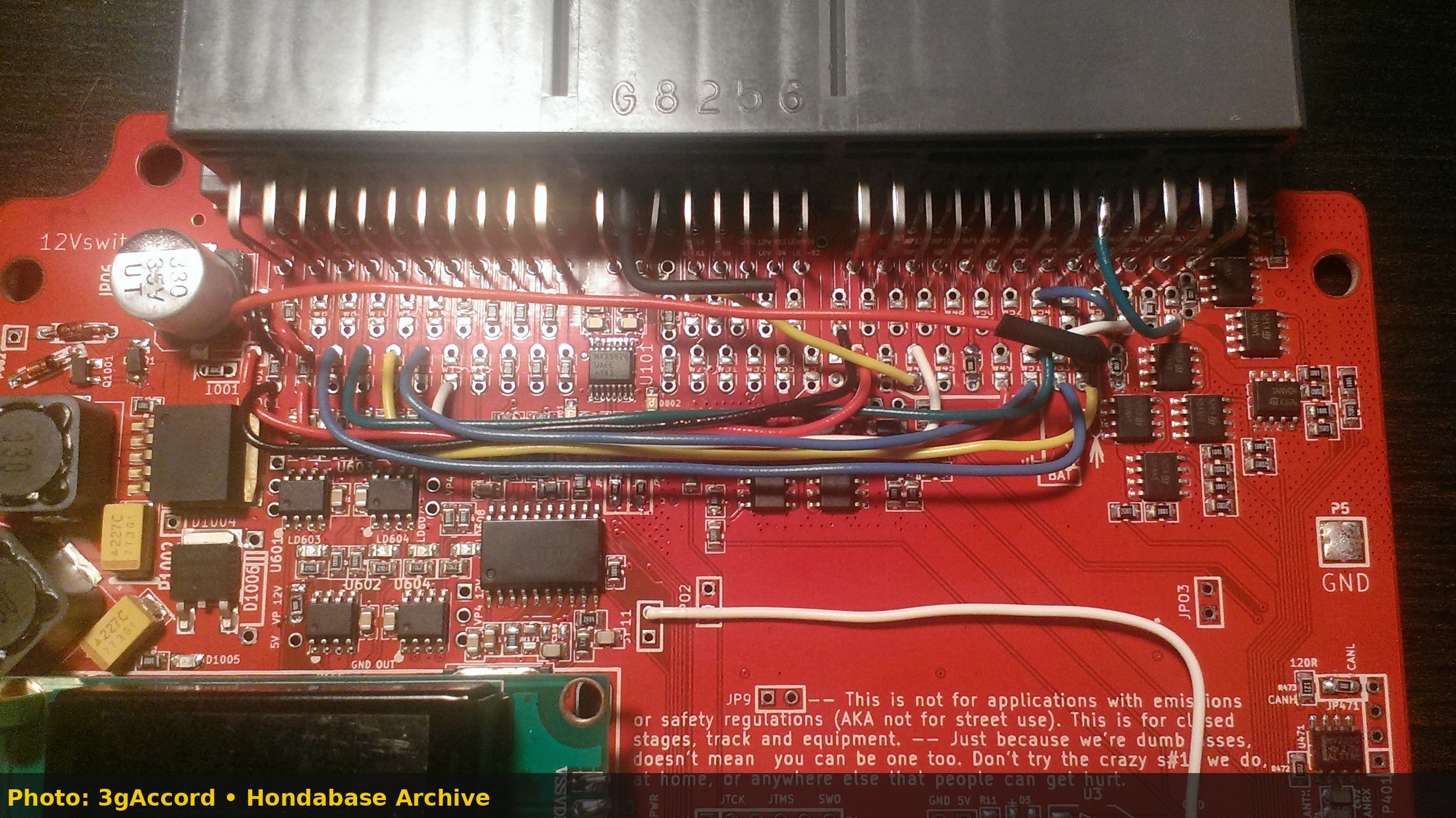

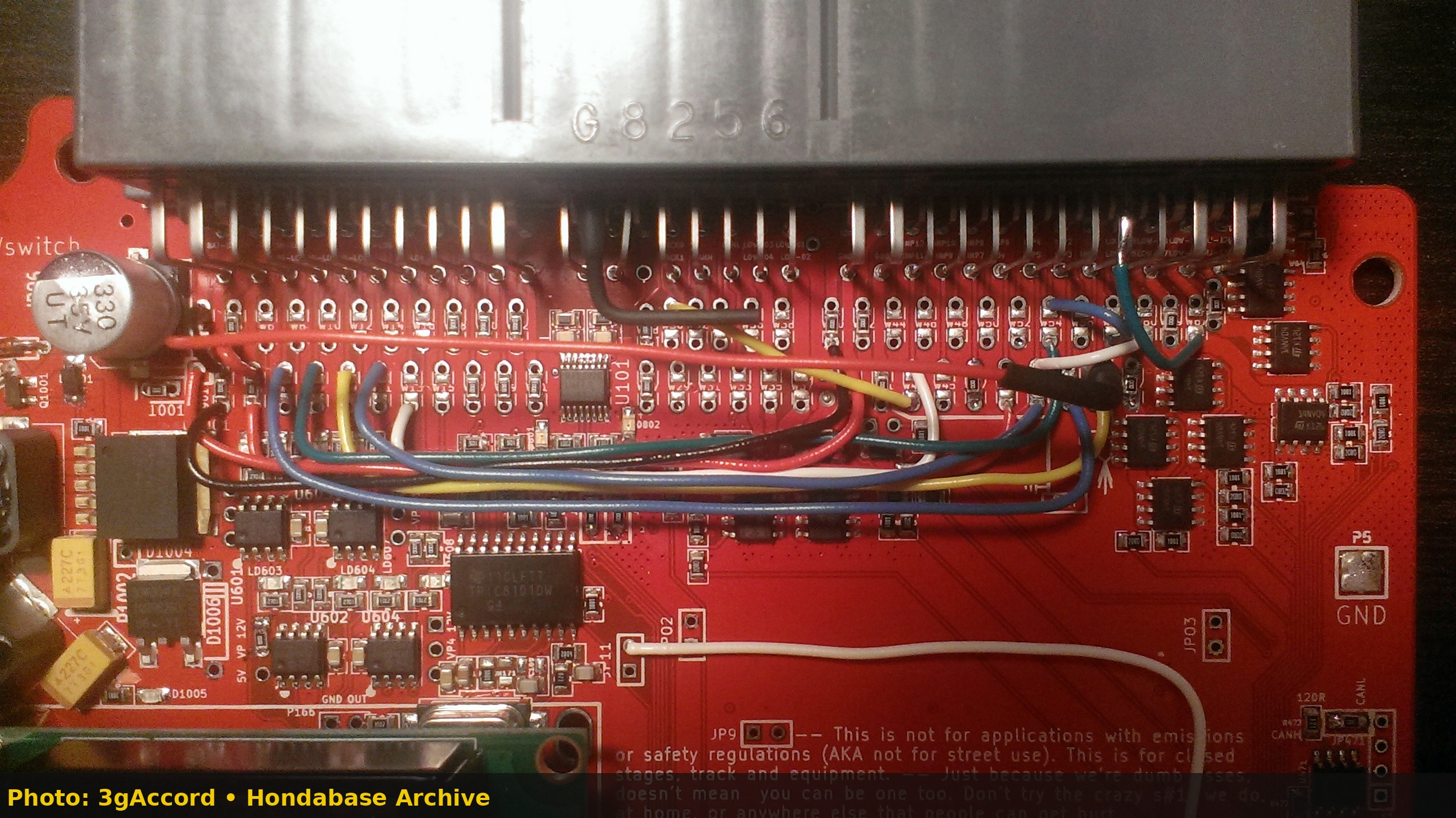

2. Plug-and-Play ECU Board Assembly
