Quando um sensor ou sistema de um motor Honda apresenta uma falha, a Unidade de Controlo do Motor (ECU) acende a luz de verificação do motor (Check Engine Light - CEL / MIL) no painel de instrumentos e armazena um código de erro de diagnóstico (DTC) na sua memória.

Este guia explica como obter estes códigos e fornece uma referência unificada para erros de motor e transmissão.

Como Obter Códigos de Diagnóstico#

O método para obter os códigos depende da geração OBD do seu veículo.

Sistemas OBD0 (1988–1991)#

As ECUs OBD0 apresentam os códigos através de um LED montado diretamente na placa de circuito da ECU:

1. Roda a chave de ignição para a posição ON.
2. Localiza a ECU (normalmente sob a carpete ou banco do lado do passageiro).
3. Observa o LED vermelho através da janela circular na caixa metálica da ECU.
4. Contagem: Conta as piscadelas do LED vermelho. Um código 9 é representado por 9 piscadelas rápidas.

Sistemas OBD1 (1992–1995)#

Os sistemas OBD1 fazem piscar a luz de Check Engine (CEL) no painel de instrumentos quando o conector de serviço é jumpeado.

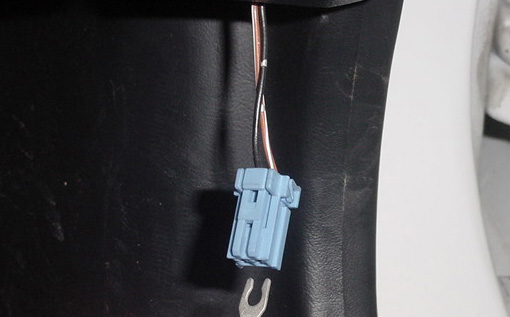

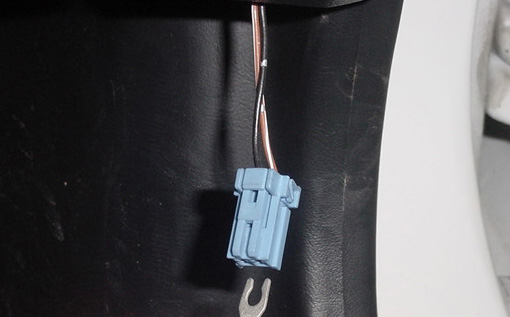

1. Localize o Conector SCS: No lado do passageiro, sob o porta-luvas, encontre uma cobertura verde que aloja um conector azul de 2 pinos.
2. Jumpeie o Conector: Com a ignição em OFF, ligue os dois pinos usando um clipe de papel ou um fio.
3. Leia a CEL: Roda a chave para a posição IGN (não ligue o motor). A CEL começará a piscar.
4. Interprete as Piscadelas:
   • Piscadelas longas (1,0 seg): Dígito das dezenas (ex: 2 longas = 20).
   • Piscadelas curtas (0,5 seg): Dígito das unidades (ex: 1 curta = 1).
   • Exemplo: LONGA-LONGA-CURTA-PAUSA é o Código 21 (Solenoide VTEC).

Sistemas OBD2 (1996–2001)#

Os sistemas OBD2 utilizam um conector DLC (Data Link Connector) padrão de 16 pinos sob o tablier no lado do condutor.

• Obtenção: Requer uma ferramenta de diagnóstico (scanner) ou leitor de códigos OBD2.
• Códigos: Utiliza códigos alfanuméricos (ex: P0420), embora muitos Hondas OBD2 ainda suportem o método de "piscadelas" através do conector SCS para códigos básicos de motor.

Referência Unificada de Códigos de Diagnóstico#

Utilize a ferramenta abaixo para pesquisar códigos de motor (ECU) e transmissão (TCU).

Próximos Passos na Resolução de Problemas#

1. Limpar a Memória: Remova o fusível BACK UP (7.5A) na caixa de fusíveis do motor por 30 segundos.
2. Confirmar a Falha: Conduza o veículo. Se a CEL voltar, a falha é "persistente" e requer reparação.
3. Verificar a Cablagem Primeiro: A maioria dos códigos de "sensor" é causada por cablagem desgastada ou conectores soltos, especialmente em cablagens antigas.
4. Verificar o VSS: Se tiver o Código 17 (VSS), o VTEC não irá ativar e o velocímetro poderá estar parado ou errático.
