Referência de Hardware e Código da ECU PM6 (OBD0)
Especificações detalhadas de hardware, esquemas de pinagem e suporte de código personalizado para a ECU OBD0 PM6 de Civic/CRX Si SOHC.
Adaptado de pgmfi.org wiki
A PM6 é a unidade de controlo do motor (ECU) original OBD0 utilizada nos modelos USDM Honda Civic e CRX Si de 1988–1991 equipados com o motor SOHC 1.6L D16A6.
Devido à sua arquitetura simples e ampla disponibilidade, a PM6 serviu historicamente como uma das principais plataformas de desenvolvimento para reprogramação (tuning), desmontagem de código (disassembly) e programação em tempo real de Hondas OBD0.
Arquitetura do Microcontrolador
A ECU PM6 é baseada na família de microcontroladores OKI 83C154 / Intel 80C154. O código da ROM pode ser extraído, modificado e gravado em EPROMs padrão (como a 27C256) para ajustar mapas de combustível, mapas de ignição, limites de rotação e outros parâmetros do motor.
Recursos de Desenvolvimento
Os seguintes ficheiros de desenvolvimento estão localizados neste diretório:
- Pm6.asm: Uma desmontagem de código (disassembly) abrangente da ROM original da PM6 USDM de 1991, com cerca de 95% do código assembly original totalmente mapeado e comentado para programadores.
Referência do Layout da Placa
Abaixo encontram-se digitalizações de alta resolução da placa de circuito impresso (PCB) da ECU PM6 para mapeamento de componentes e referência de reparação:

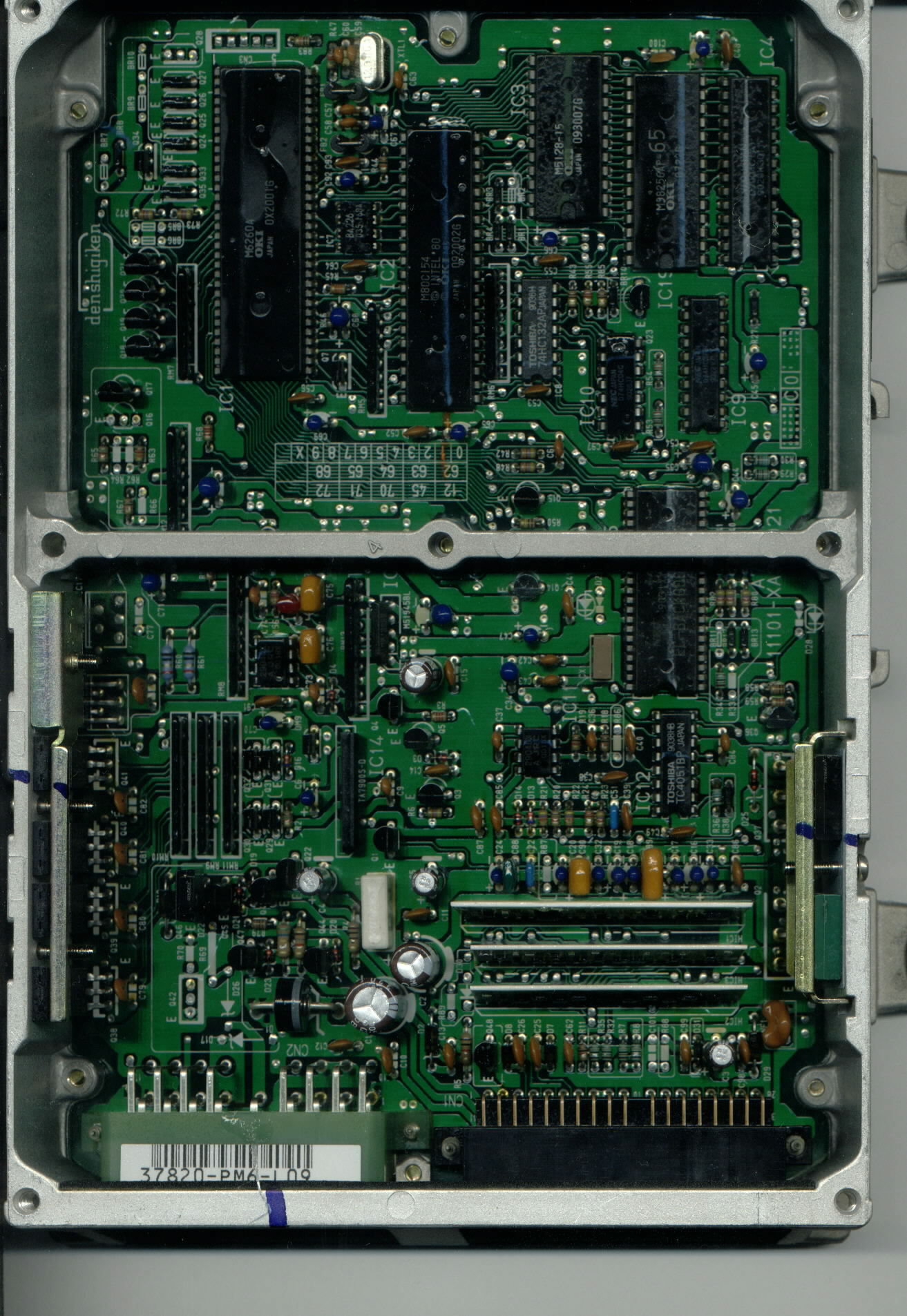

1. Layout da Parte Superior da Placa
O lado superior do PCB da PM6 que mostra a localização de CIs (circuitos integrados), condensadores e conjuntos de resistências:

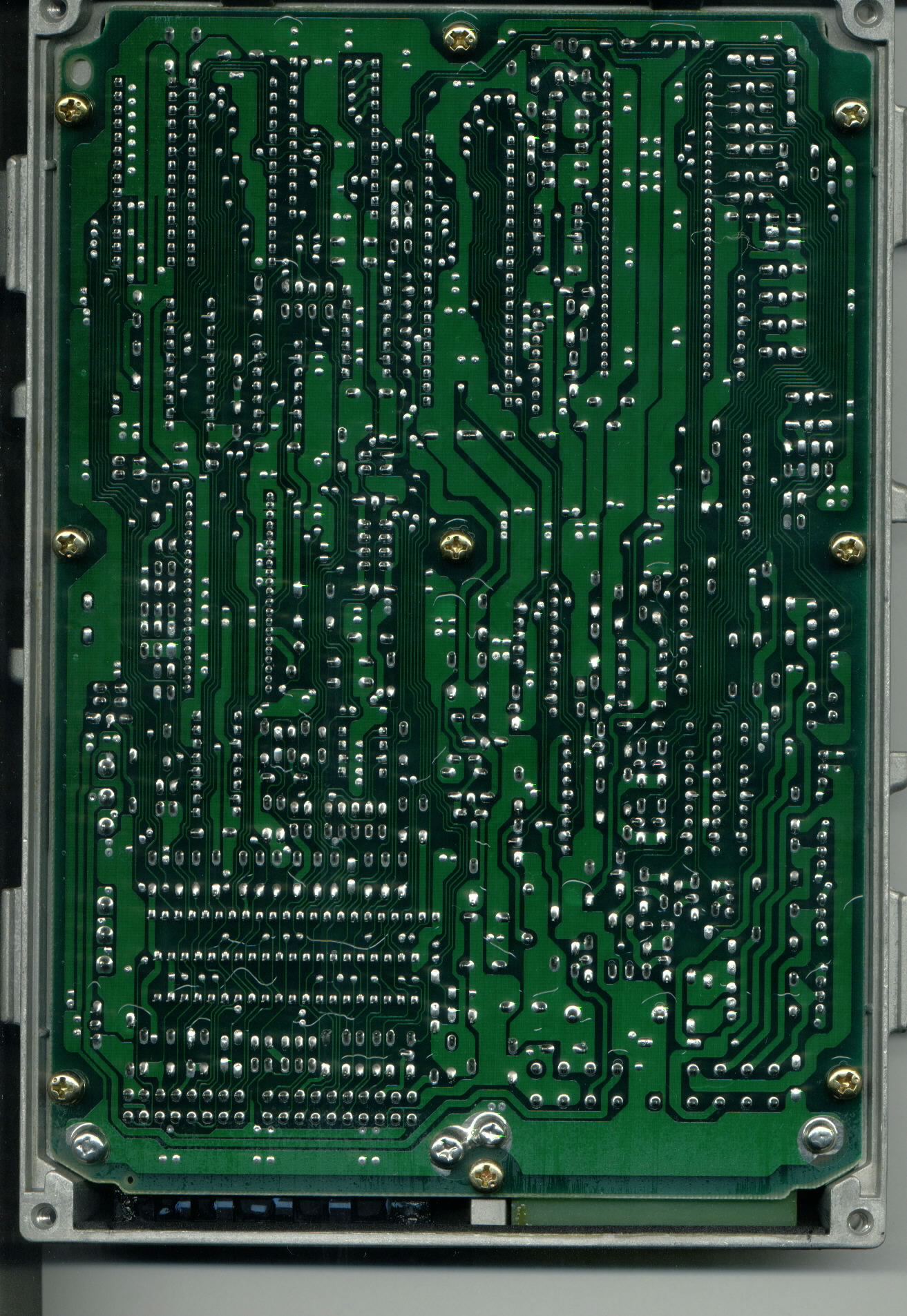

2. Layout da Parte Inferior da Placa
O lado posterior de soldadura do PCB da PM6:
Créditos e fonte
Fonte Adaptado de PM6 em pgmfi.org wiki. Licenciado sob CC BY-NC-SA 1.0.
