A maioria das ECUs MPFI OBD0 de 1990-1991 usa uma ROM externa compatível com 38256 que pode ser removida e substituída. Em vez disso, muitas ECUs de 1988-1989 usam um processador OKI M83C154 com ROM interna. O guia arquivado também indica que todas as ECUs USDM PM8 HF de 1988-1991 usam este design de ROM interna.

Este artigo preserva as três abordagens de modificação e as duas tabelas de ligações descritas pela comunidade original pgmfi.

Warning

Desliga a ECU do veículo antes de soldar. Verifica cada ligação com um teste de continuidade e verifica se existem curto-circuitos antes de ligar a alimentação.

Ativar o acesso à ROM externa#

O guia indica para ligar o Pin 31, o pin de acesso externo (_EA) do M83C154, ao Pin 20 (massa/terra) para que o MCU execute o código a partir de uma ROM externa.

Warning

Nas placas PM7-B020, a fonte indica que o Pin 31 do MCU deve ser desligado da PCB antes de ser ligado à massa. É reportada uma luz de aviso de motor (CEL) acesa fixa e um funcionamento intermitente se esse pin continuar ligado. A fonte sugere considerar isto noutras placas apenas quando a colocação normal de jumpers falhar e as ligações do suporte não tiverem falhas.

Três abordagens documentadas#

1. Substituir o MCU#

Substituir o MCU OKI de 40 pins por um MCU compatível com Intel 8051 que contenha ROM interna. O guia arquivado refere que isto requer a modificação do programa para remover a utilização da instrução A5 e a realização de outras alterações para compatibilidade com o Intel 8051. Também requer um programador para o MCU de substituição.

A fonte observou em janeiro de 2004 que esta abordagem não estava concluída.

2. Instalar uma placa filha (daughterboard) para o MCU#

Substituir o MCU de 40 pins por uma placa filha contendo:

• Um suporte para o MCU OKI original
• Um trinco de endereço (address latch) 74HC373
• Um suporte EPROM externo
• Hardware que configura o _EA para ROM externa

Esta abordagem mantém o MCU OKI original e, portanto, não requer as mesmas alterações no programa, mas exige uma placa de circuito impresso, componentes adicionais e mais soldadura.

3. Ligar uma EPROM externa (Flywire)#

Instalar um suporte EPROM de 28 pins e ligá-lo ao MCU e ao trinco de endereço. A fonte descreve um método de ligação direta por fios (flywire) e um método de sobreposição XRAM (XRAM piggyback).

Mapeamento de ligações diretas (Flywire)#

Esta tabela é um mapeamento direto de pins da página arquivada.

Note

A tabela de flywire arquivada lista o Pin 20 do MCU para o Pin 28 da EPROM, mas um esclarecimento posterior na mesma página diz que os Pins 28 e 1 da EPROM ligam ambos ao Pin 40 do MCU (+5 V). O Pin 20 é identificado como massa noutro local da página. Verifica o circuito antes de efetuar as ligações.

Mapeamento de sobreposição XRAM (piggyback)#

O método alternativo monta o suporte EPROM numa pequena placa de prototipagem por cima da RAM externa. A fonte avisa que a montagem empilhada pode causar problemas de espaço e não recomenda este método para quem se está a iniciar na soldadura.

A fonte clarifica que o Pin 20 da EPROM liga ao Pin 14 da EPROM e ao Pin 12 da RAM para a massa, enquanto os Pins 28 e 1 da EPROM ligam ao Pin 40 do MCU para +5 V. Refere novamente para ligar o Pin 31 do MCU ao Pin 20 do MCU para selecionar a ROM externa.

Fotos da instalação da sobreposição (piggyback)#

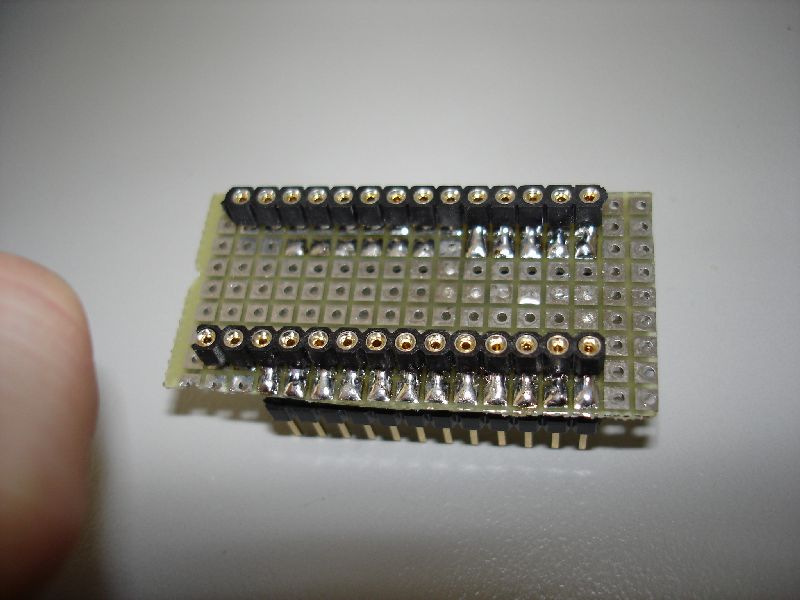

Vista superior do suporte da placa filha.

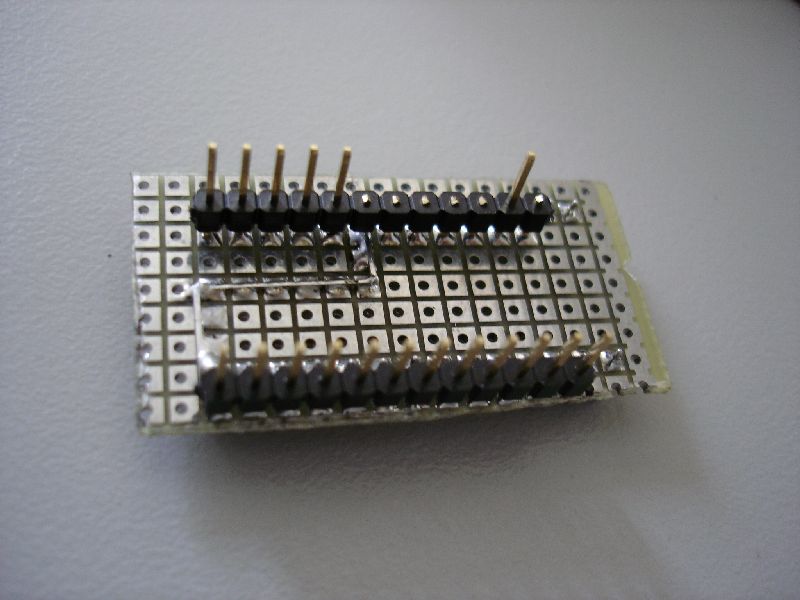

Vista inferior do suporte da placa filha.

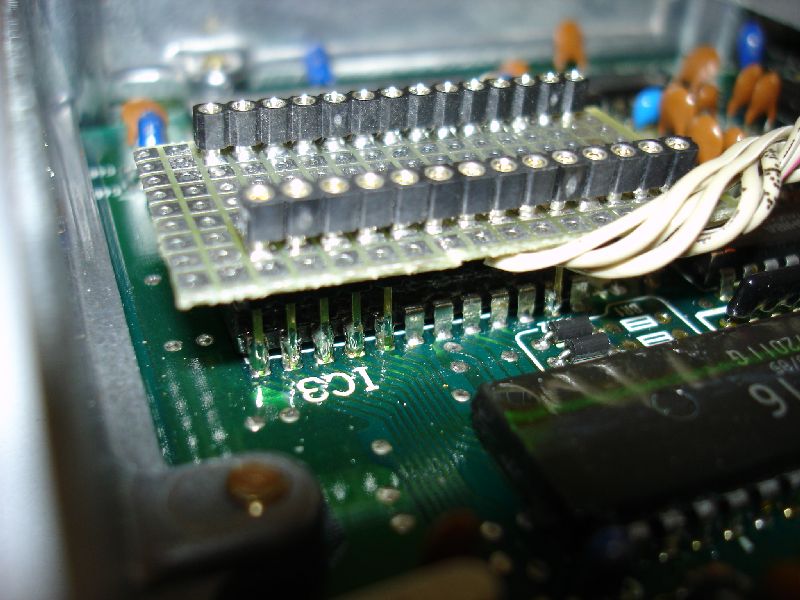

Pins de cabeçalho (header pins) soldados na RAM externa.

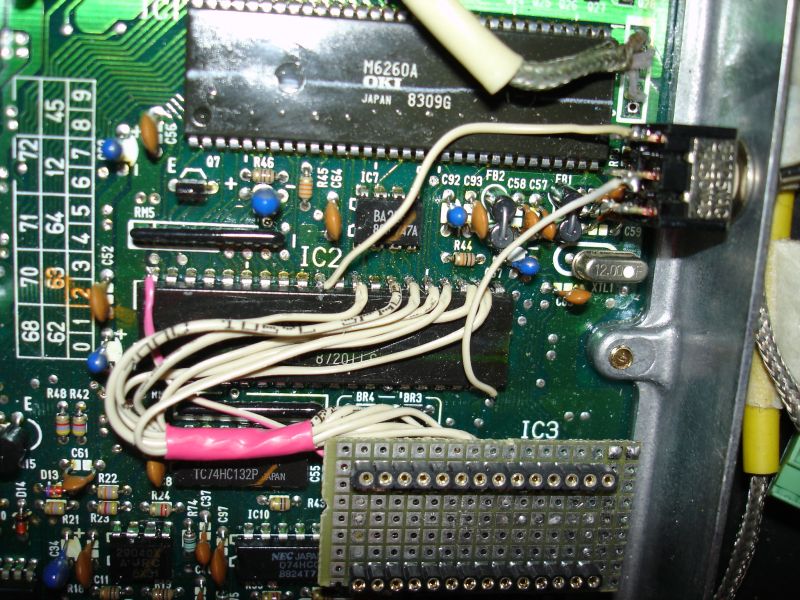

Ligações da XRAM concluídas.

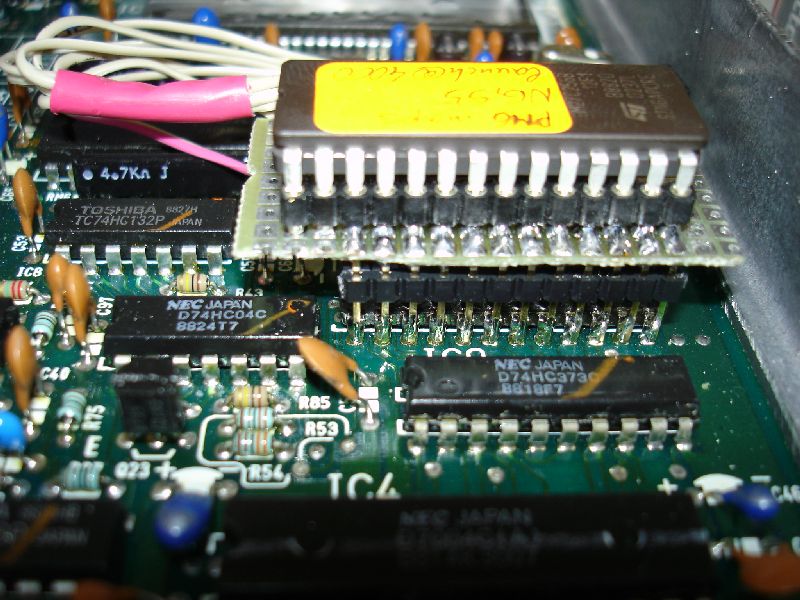

Instalação concluída da sobreposição empilhada na placa da ECU.
