A Programação em Tempo Real (RTP - Real-Time Programming) permite aos afinadores (tuners) editar os mapas de combustível e ignição de uma ECU em tempo real enquanto o motor está a funcionar, eliminando a necessidade de desligar o motor, gravar um novo chip EPROM e trocá-lo a cada iteração de afinação.

A Easy-RTP v1.0 é uma placa emuladora de EPROM clássica em estilo DIY (Faça Você Mesmo). É uma placa de circuito impresso (PCB) de face única concebida para alojar um chip NVSRAM (Non-Volatile SRAM) de 28 pinos (como o Dallas DS1230Y), fazendo a interface direta com uma ECU Honda OBD1 padrão já modificada com suporte (socketed).

Warning

Este projeto arquivado requer soldadura ao nível da placa e alterações de memória na ECU em tempo real. Desligue a alimentação durante a cablagem e verifique todos os cortes e pontes (jumpers) com um multímetro antes de ligar a alimentação.

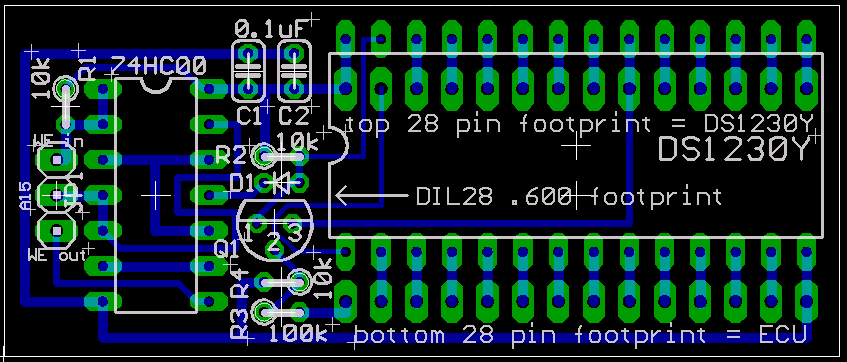

Diagrama de layout de pistas em Eagle CAD para a PCB Easy-RTP v1.0.

Lista de peças#

Para montar a placa Easy-RTP, precisará dos seguintes componentes eletrónicos:

Componentes principais#

• IC NVSRAM: Dallas/Maxim DS1230Y (ou NVSRAM DIP de 28 pinos e 600 mil de 32KB compatível da TI, ST, Simtek ou ZMD).
• IC de Portas Lógicas: 74HC00 (Porta NAND de 4 entradas e 2 saídas - Quad 2-input NAND gate) num invólucro DIP padrão.
• Condensadores: Dois condensadores cerâmicos de 0.1 uF.
• Resistências: Duas resistências de 10 kohm.
• Pinos de Interface da ECU: Dois conectores de pinos 1x14 (passo de 0.1", recomendam-se pinos torneados/machine pins para fiabilidade do suporte).
• Suporte de ROM: Um Suporte DIP de 28 pinos (para alojar o chip NVSRAM).

Componentes opcionais para emulação de 27C256#

A fonte original refere que estas peças são necessárias quando a emulação de 27C256 é precisa para um programador que não consegue programar nativamente a NVSRAM selecionada. Relata que a definição de 28C256 de um programador frequentemente funcionava, com a verificação de apagamento (blank-check) desativada num programador testado.

• Resistências: Uma resistência de 10 kohm e uma de 100 kohm.
• Transístor NPN: Um transístor de comutação NPN genérico (2N4401 ou equivalente).
• Díodo: Um díodo de comutação (1N4148 ou equivalente).

Procedimento de montagem#

Para montar a placa, oriente a PCB com as pistas voltadas para cima (vista inferior) para instalar os pinos de interface e, em seguida, vire a placa (pistas na parte inferior) para instalar os restantes componentes.

1. Instalar os Pinos de Interface: Solde os dois conectores de pinos 1x14 a partir da parte inferior (lado das pistas). Estes pinos serão conectados diretamente no suporte de ROM de 28 pinos da ECU.
2. Instalar o Suporte da NVSRAM: Vire a placa. Solde o suporte DIP de 28 pinos no conjunto de furos superior. Certifique-se de que a ranhura de alinhamento do chip está virada para a Esquerda.
3. Instalar o Jumper J1: Solde um conector macho de 3 pinos ou uma ponte de 3 fios na localização do jumper J1.
4. Soldar os condensadores: Instale os dois condensadores de 0.1 uF em C1 e C2.
5. Soldar as resistências principais: Solde as resistências de 10 kohm em R1 (esquerda) e R2 (centro).
6. Configurar o modo de emulação:
   • Sem emulação 27C256: Solde uma ponte de fio sólido ou uma resistência de 0 ohms em D1. Salte para o passo final.
   • Com emulação 27C256: Solde o díodo 1N4148 em D1, o transístor NPN em Q1, a resistência de 10 kohm em R3 (topo) e a resistência de 100 kohm em R4 (fundo).
7. Instalar o IC lógico e a NVSRAM: Solde o IC 74HC00 no lugar. Insira a NVSRAM DS1230Y no seu suporte.

Fotos da montagem#

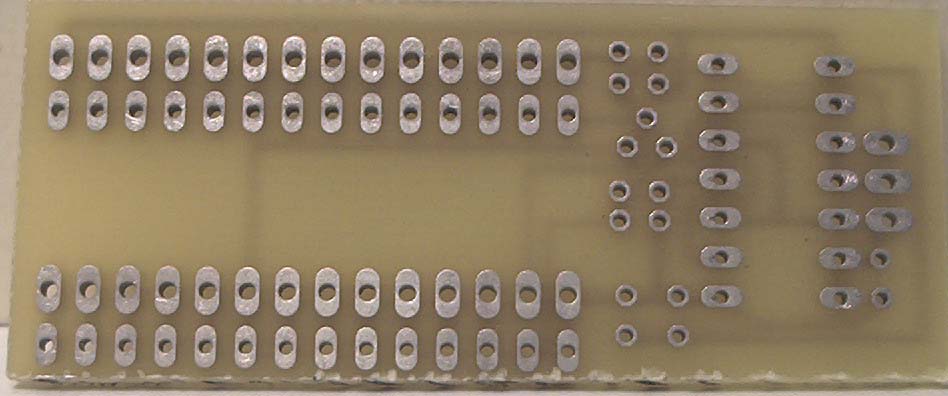

Parte superior da PCB virgem.

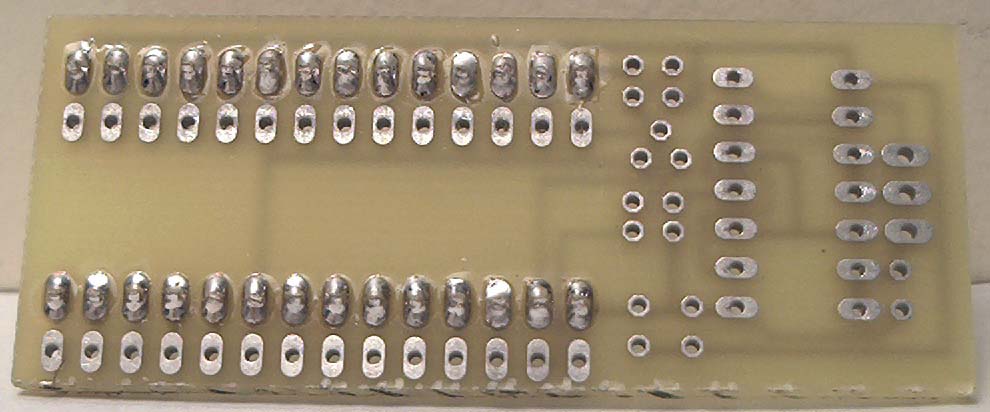

Pinos de interface da ECU inseridos a partir da parte inferior.

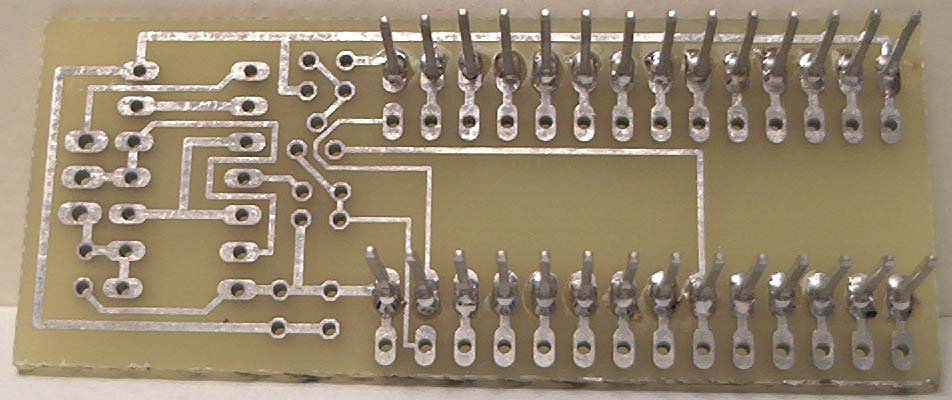

Pinos de interface soldados no lado das pistas.

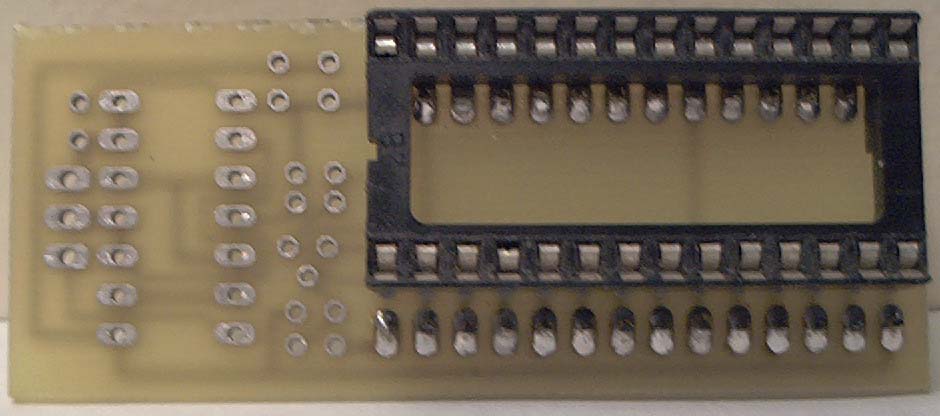

Suporte da NVSRAM visto do lado dos componentes.

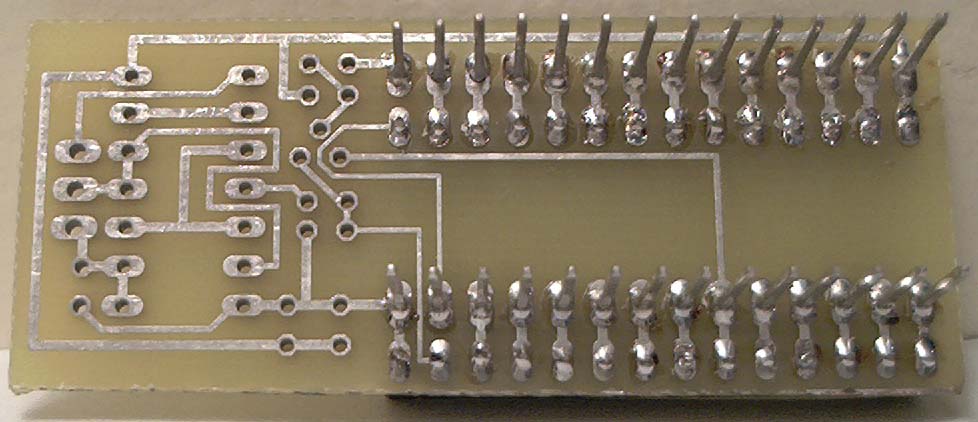

Pontos de soldadura do suporte da NVSRAM.

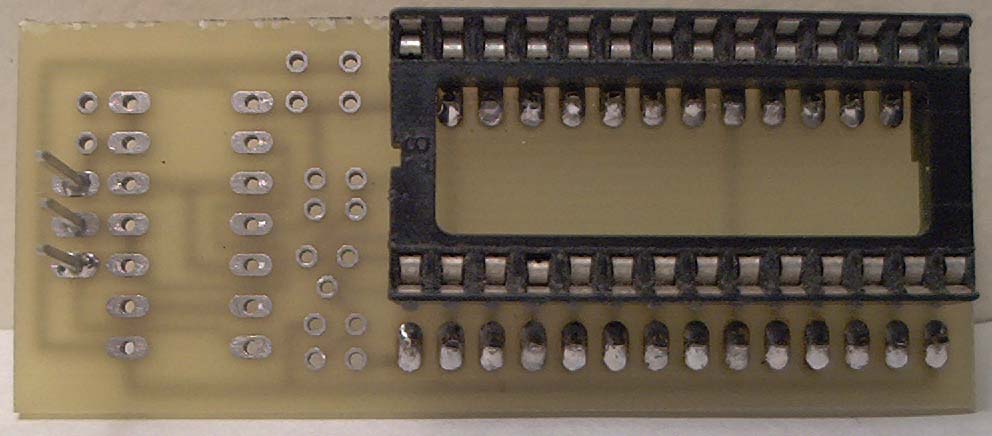

Conector J1 instalado.

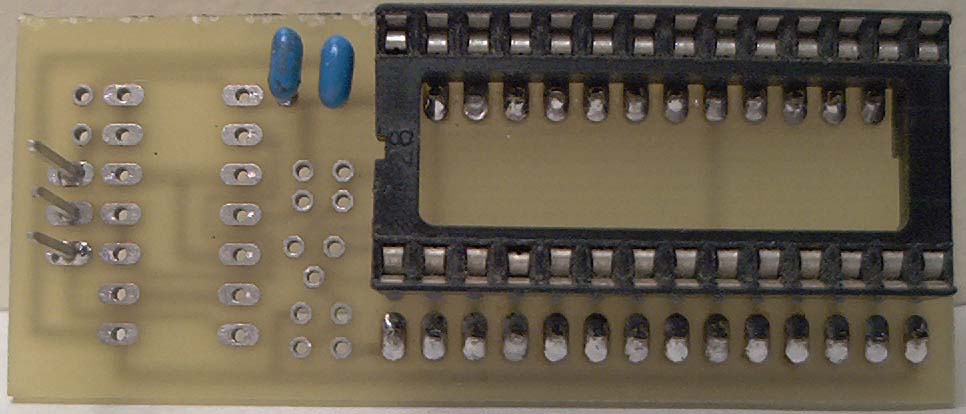

C1 e C2 instalados.

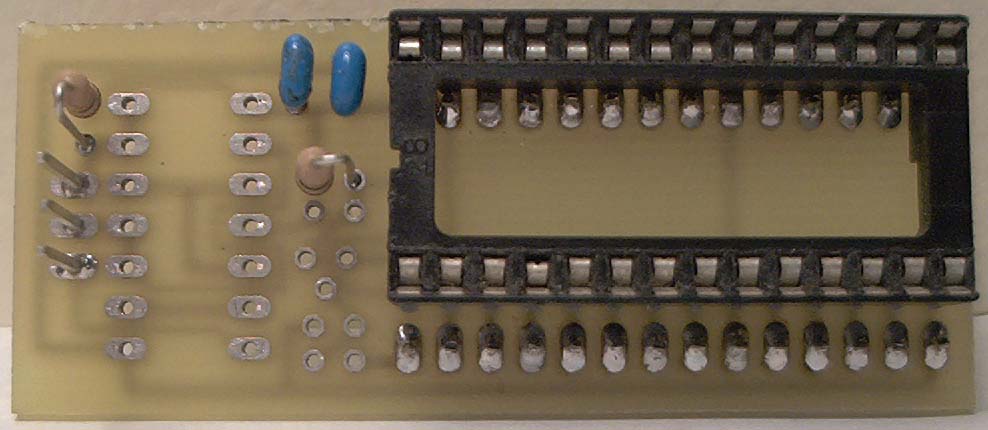

R1 e R2 instalados.

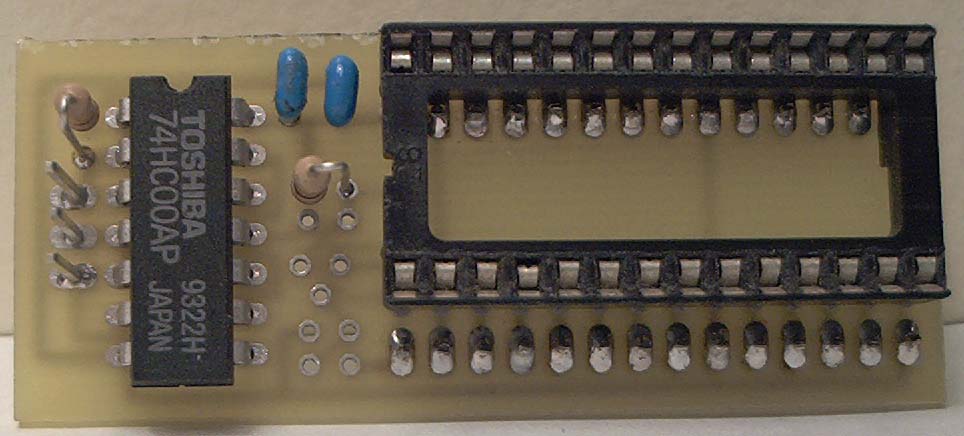

IC lógico 74HC00 instalado.

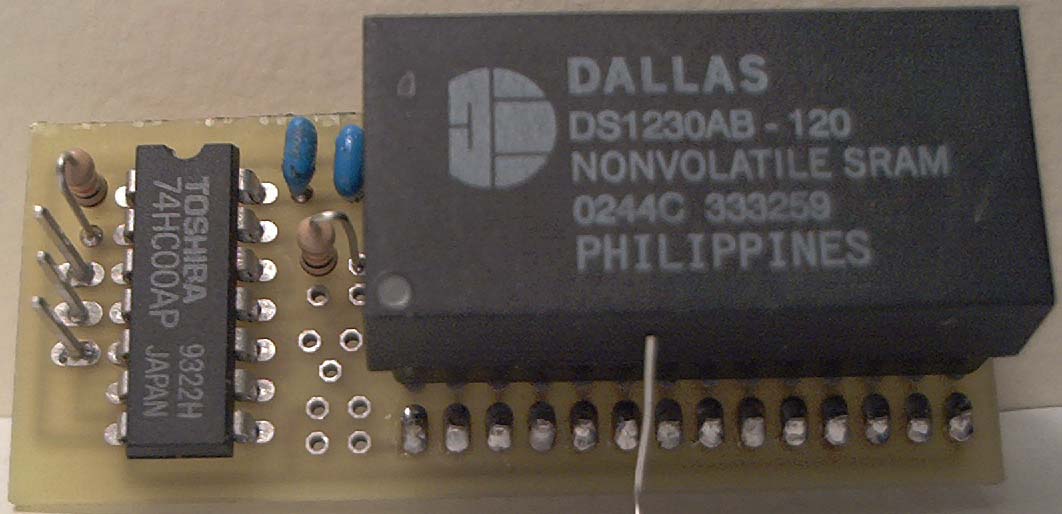

Placa concluída com o DS1230Y instalado.

Referência de instalação em OBD1#

A página arquivada inclui duas imagens que documentam uma instalação OBD1 original e o local onde o seu criador cortou a linha de ativação de escrita (write-enable). Não disponibiliza um procedimento de instalação em texto completo pino a pino. Verifique o circuito em relação aos ficheiros de design da Easy-RTP e à ECU de destino antes de reproduzir a modificação.

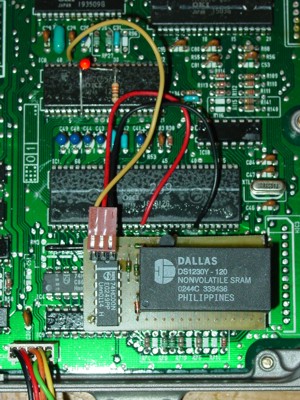

Módulo Easy-RTP concluído instalado em ponte (piggyback) numa ECU OBD1 USDM.

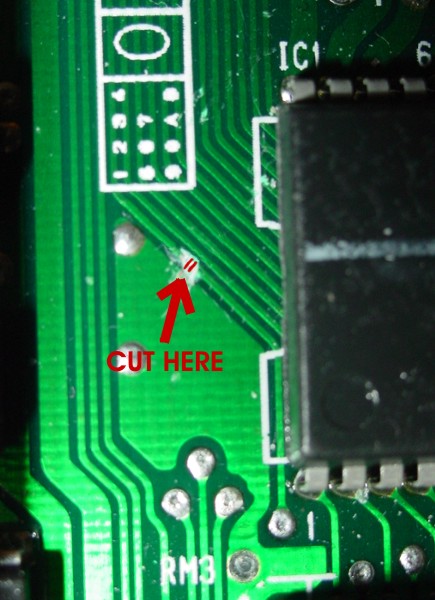

Destacando a localização exata para cortar a pista na parte inferior da placa OBD1 para isolar o pino de escrita.

Modificação para OBD0#

Para correr a placa Easy-RTP v1.0 numa ECU OBD0, tem de modificar os sinais de seleção de chip (chip-select) e de controlo de escrita porque as placas OBD0 gerem o endereçamento de ROM de forma diferente.

Componentes adicionais#

• Um IC 74LS86N (Quad 2-input XOR gate).
• Uma resistência de 10 kohm.
• Fio fino isolado para pontes (jumper wire).

Passos de modificação#

Warning

As instruções arquivadas para OBD0 dependem de três imagens anotadas alojadas externamente que não estão presentes no arquivo. Também referem o IC de base como um 74LS00, enquanto a lista de peças principal da Easy-RTP especifica um 74HC00. Verifique o circuito antes de tentar este procedimento incompleto.

1. Cortar Pistas da Placa: Corte as pistas de controlo marcadas a vermelho no layout da PCB.
2. Preparar a porta XOR: Corte ou remova todos os pinos do 74LS86N, exceto os Pinos 4, 5, 6, 7 e 14.
3. Montar a porta XOR em ponte (piggyback): Monte o IC 74LS86N sobre o IC NAND de base. Solde apenas os Pinos 4, 7 e 14 aos pinos correspondentes por baixo.
4. Ligar as portas de sinal: Dobre os Pinos 5 e 6 para cima e faça as ligações mostradas nas imagens de origem em falta.
5. Isolar o Pino 16 da ECU: Corte a ligação ao Pino 16 da ECU em ambos os lados da placa e, em seguida, volte a ligar o circuito original interrompido para que apenas o pino da ECU permaneça isolado.
6. Ligar a placa RTP: Ligue um fio da RTP a partir da sua entrada ao Pino 16 isolado da ECU, e ligue o outro fio da RTP ao Pino 21 da SRAM M5128 de 24 pinos da ECU.

Ficheiros de design#

• Ficheiros Eagle CAD da Easy-RTP v1.0 (ZIP)
• PDF do Esquema da Placa Easy-RTP v1.0
