Para converter uma placa "1720" de não-VTEC para VTEC adicione os seguintes componentes: Necessário: Q26: C2785 (nota: usei um C144 e funcionou bem - transistor de comutação NPN) C60: tântalo 1uF 35v (marcado "1 ...

Intermédio

Adaptado de pgmfi.org wiki

Para converter uma placa "1720" de não-VTEC para VTEC, adicione os seguintes componentes: Necessário:

  • Q26: C2785 (nota: usei um C144 e funcionou perfeitamente - transistor de comutação NPN)
  • C60: tântalo de 1uF 35v (marcado com "1 ... 35" e azul com marcação +)
  • IC14: 515 X High Side Switch
  • J10: fio de ligação direta (jumper)
  • R67: resistor de 820 Ohm, 1/8w 5% (1k funciona bem, diz Deluded)
  • RM11: divisor de tensão estranho (isto é FUNDAMENTAL, mas pode ser substituído. Clique no link para mais info). Isto pode ser substituído por um módulo de resistores de 10k de 8 pinos, que funciona muito bem.
  • D11: Díodo de Proteção (Clamping Diode)

Opcional:

  • C75,C89,C72,C74,C88: cerâmico de 22pF (marcado com "22")
  • IC13: 515 X High Side Switch (nota)
  • R66: resistor de 820 Ohm, 1/8w 5% (1k funciona bem, diz Deluded)

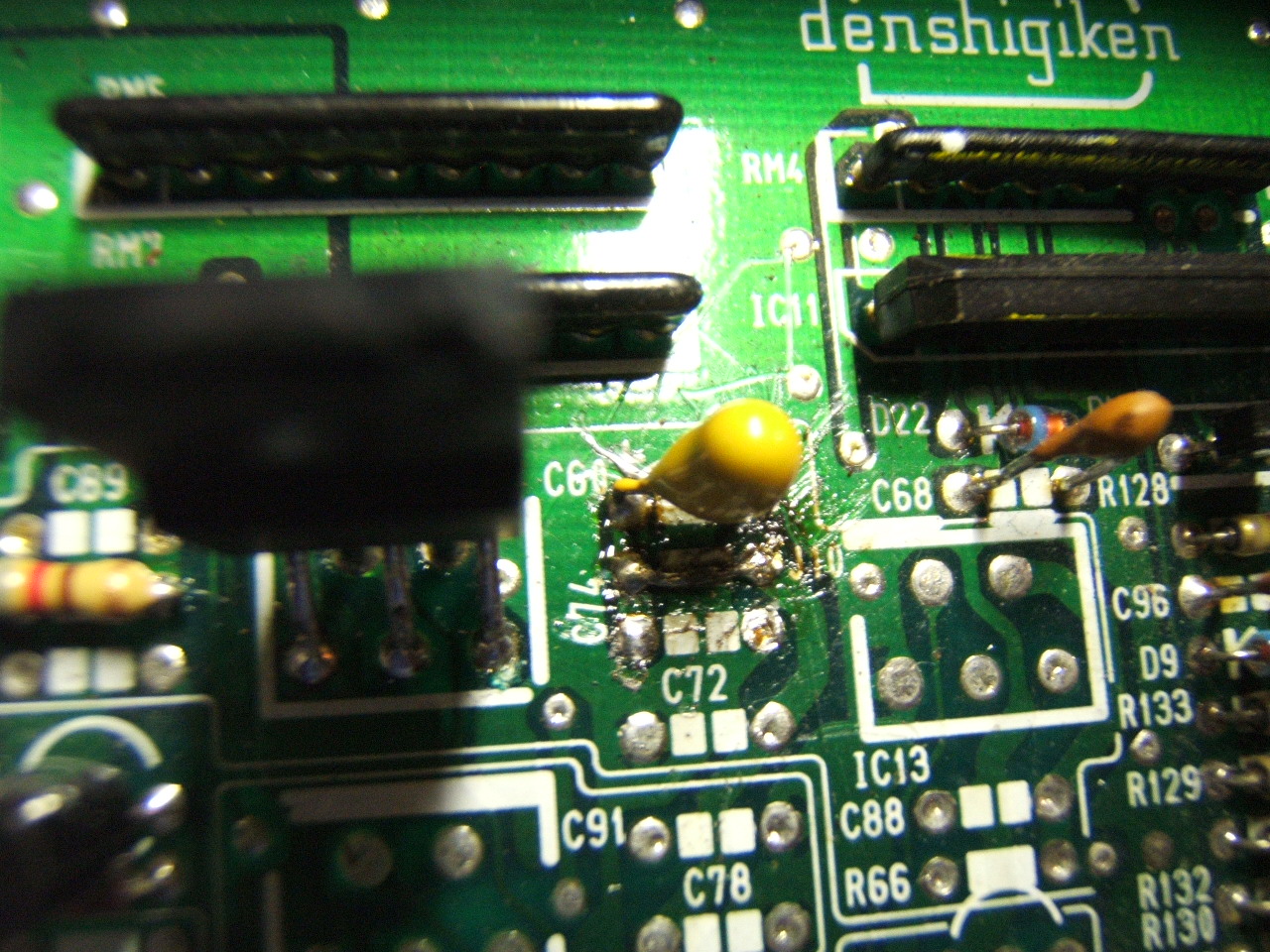

Este é o primeiro design VTEC de Civic/Integra OBD1 da Honda. É mais complicado do que precisa de ser — os componentes opcionais são redundantes. #NotaIC13 : O IC13 é inteiramente supérfluo. Pode removê-lo com 100% de segurança e instalar J10 para contorná-lo. O IC13+IC14 funcionam em série, por isso, se tiver ambos instalados, aumenta a probabilidade de falha porque passa a ter dois 5x5x possíveis de falhar em vez de apenas um. Encontre as Peças Para ECUs Aqui — C60 e J10 — Canto superior esquerdo da caixa: DSCF1764.JPG

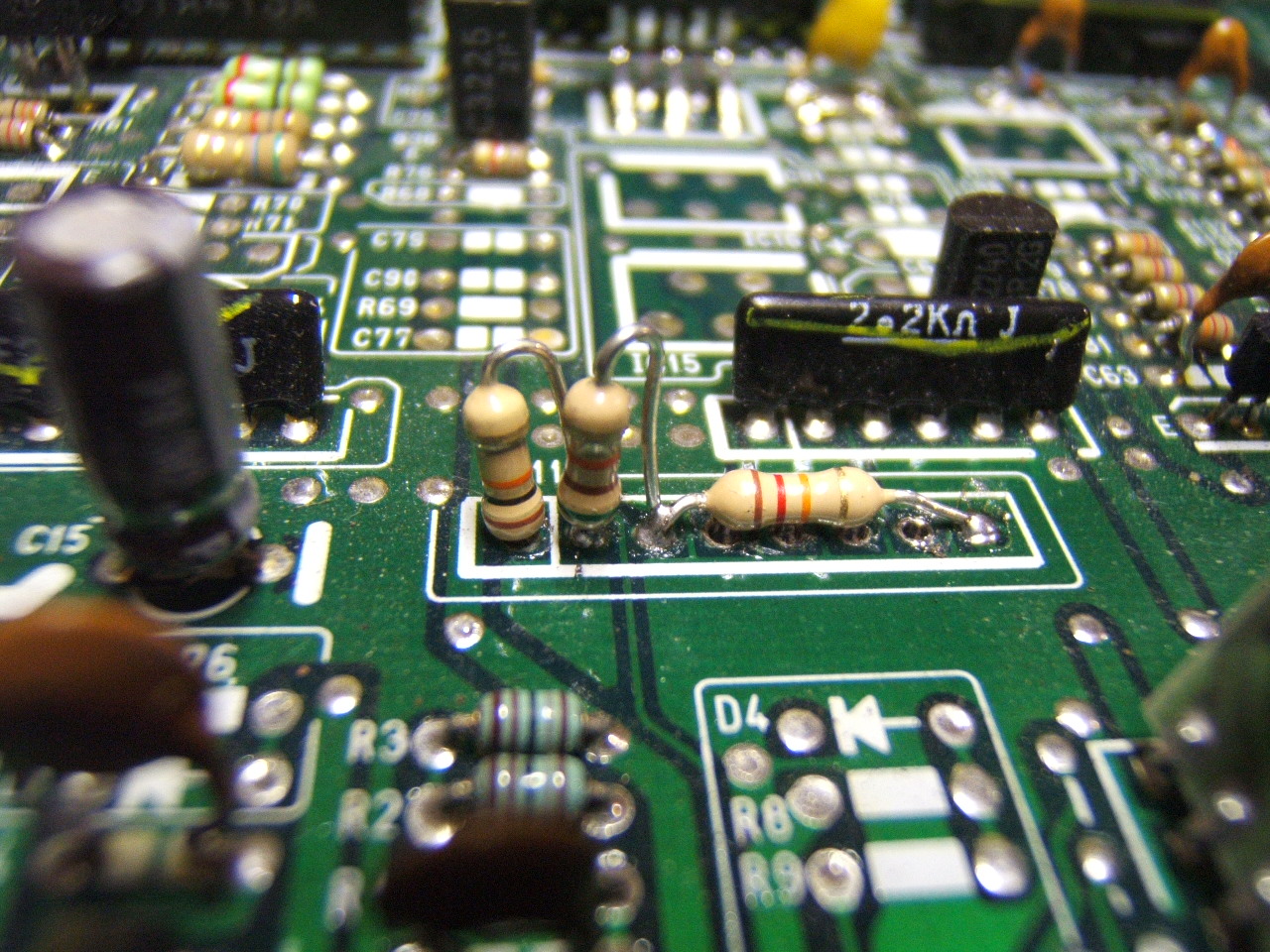

  • Configuração de resistores no RM11: DSCF1766.JPG

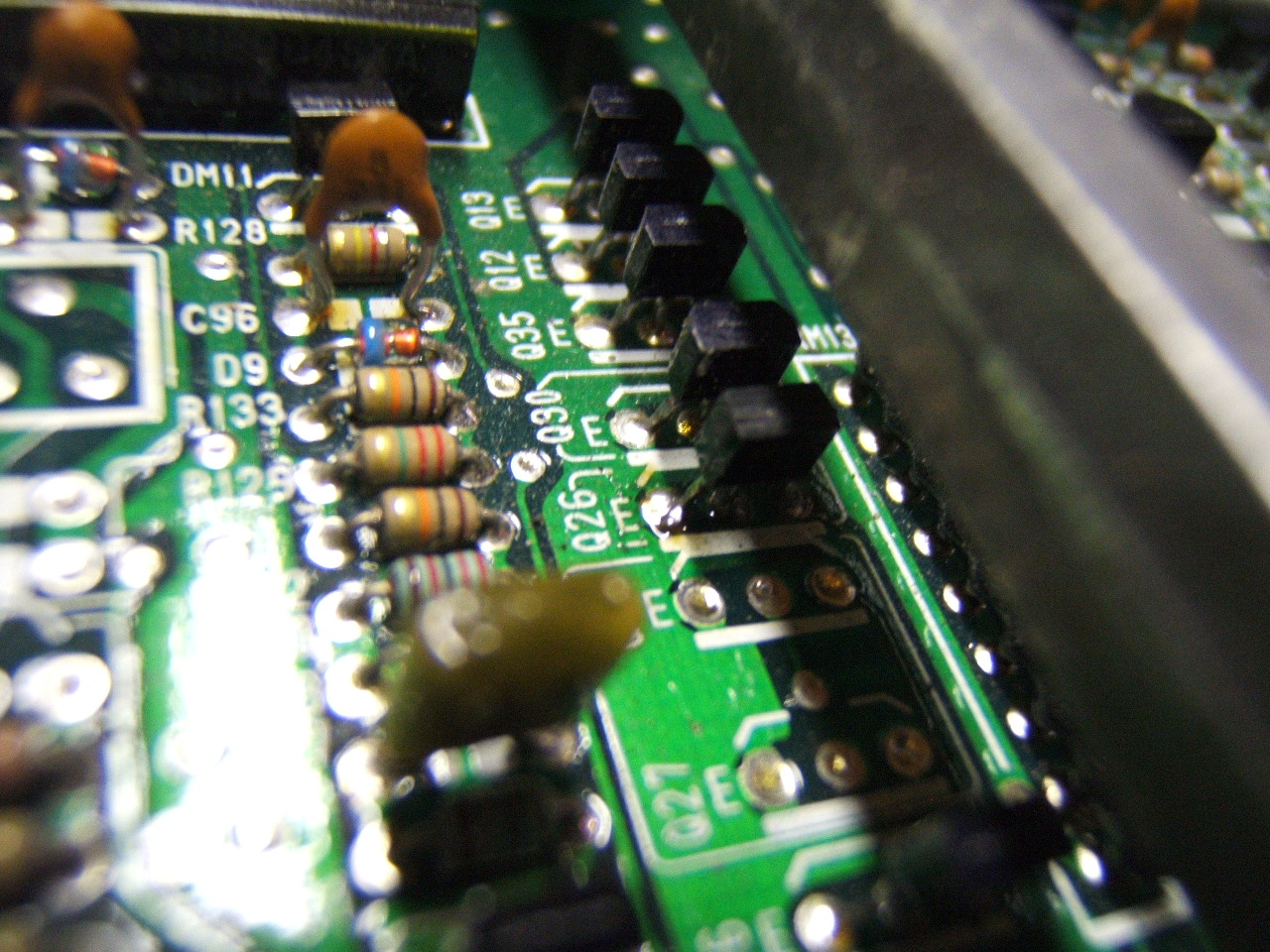

  • Transistor NPN Q26: DSCF1765.JPG

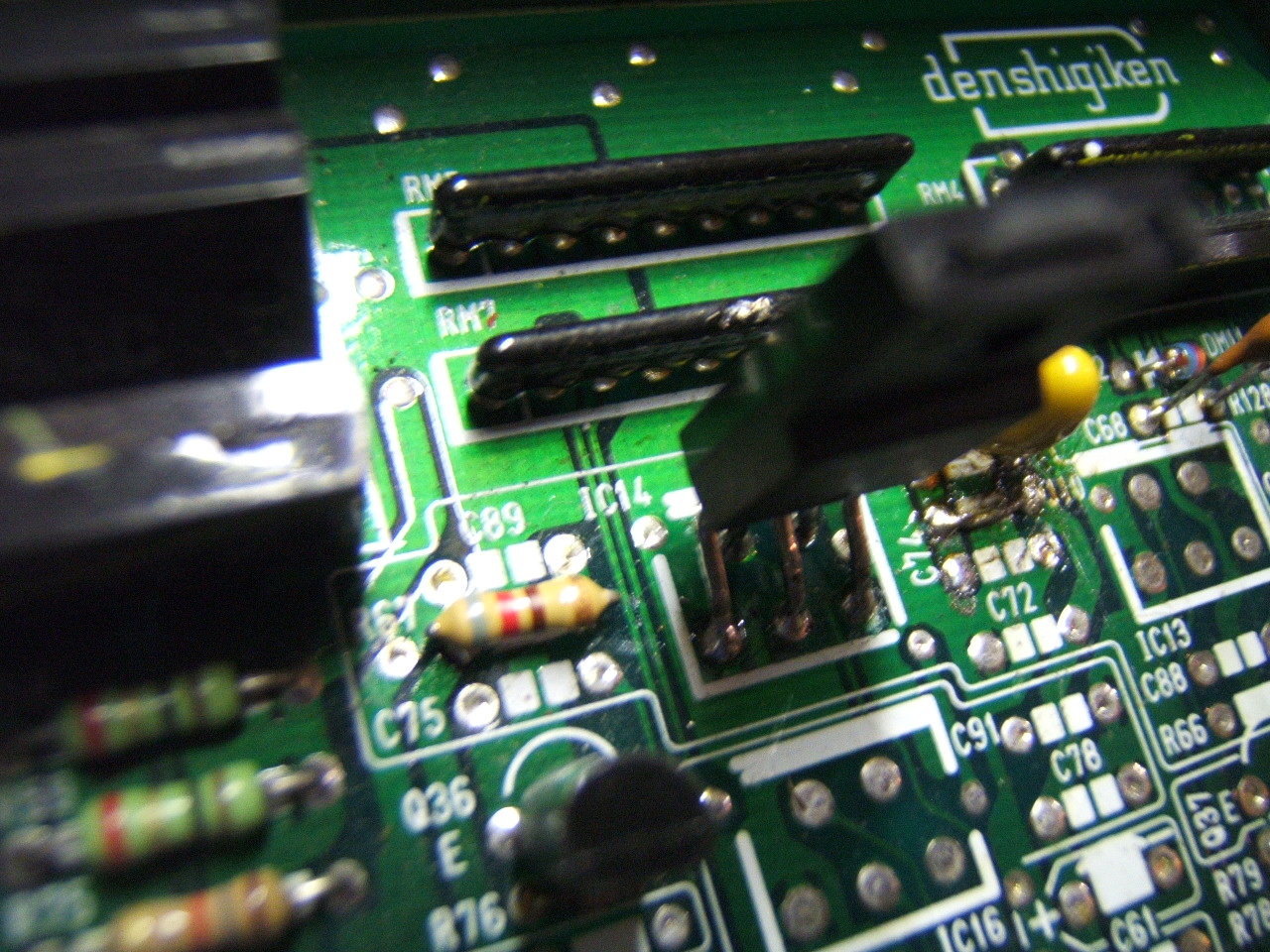

  • IC14 5151S (obrigado ao Xenocron) E resistor R67: DSCF1763.JPG

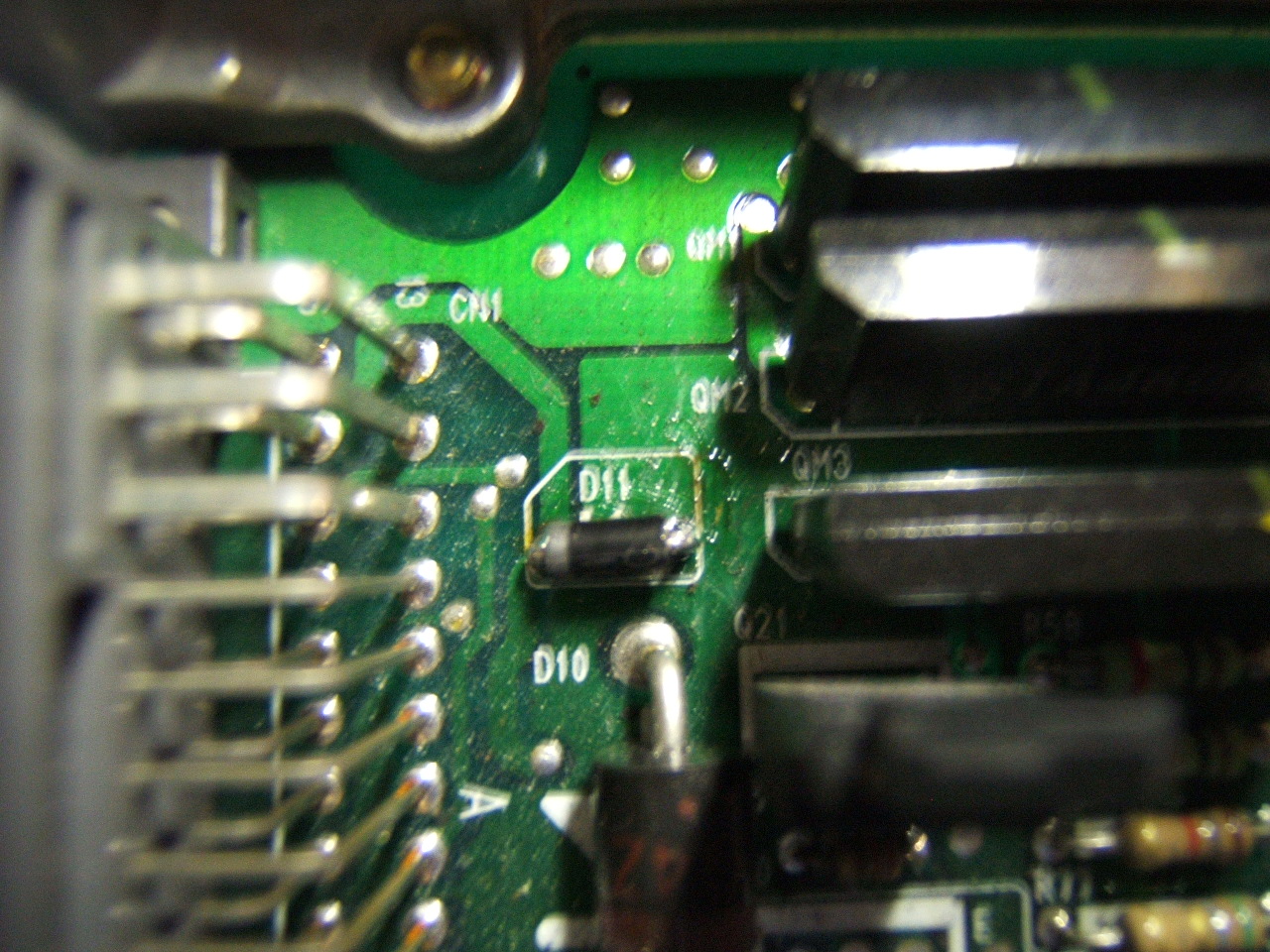

  • Díodo D11 — canto superior esquerdo na caixa: DSCF1762.JPG

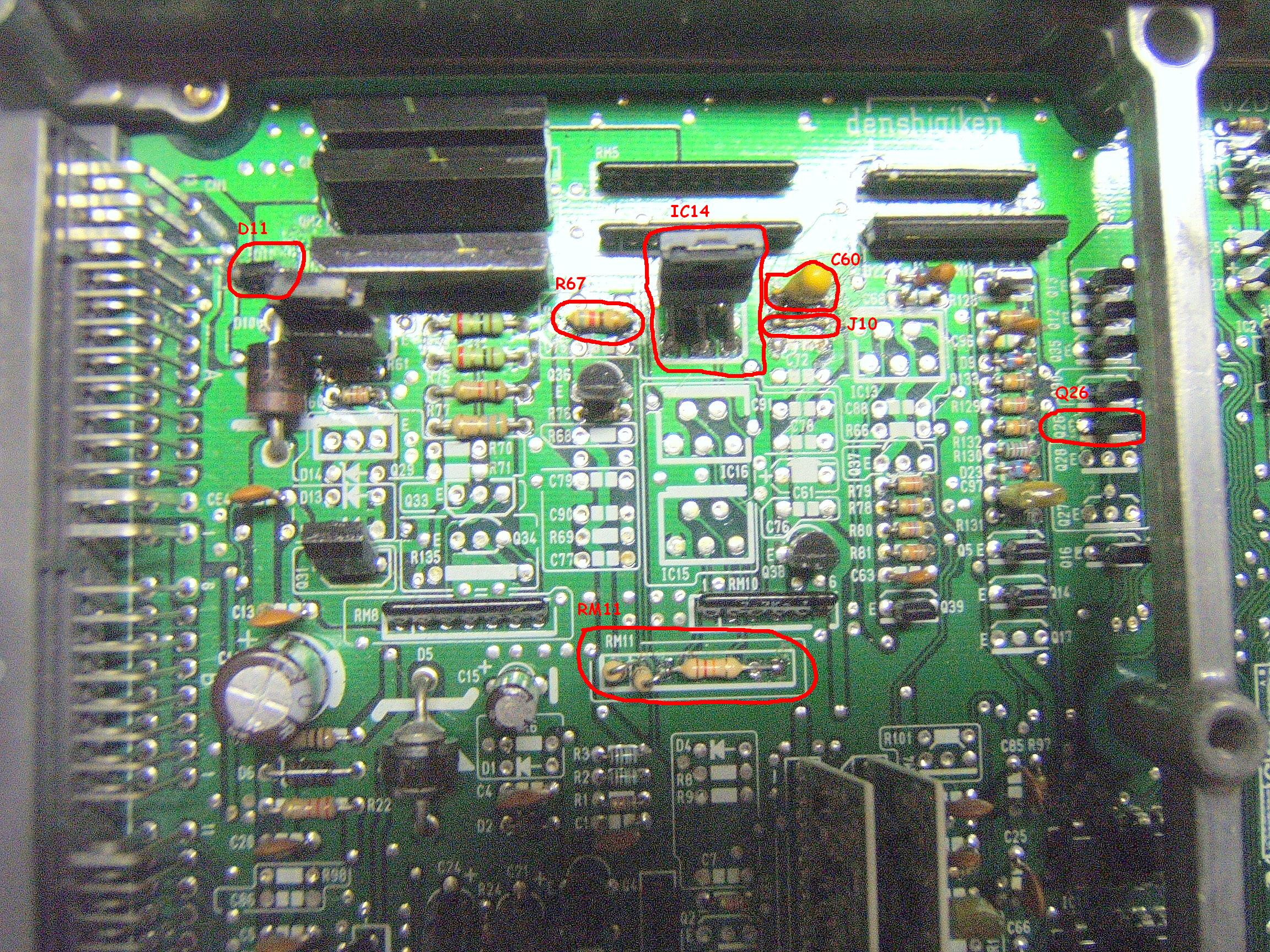

  • visão geral com comentário: DSCF1759_modified.JPG

Anexo: Modificar: Tamanho: Data: Quem: Comentário:
DSCF1764.JPG mod 466150 14 Mar 2007 - 01:41 defensio C60 e J10 — Canto superior esquerdo da caixa
DSCF1766.JPG mod 467869 14 Mar 2007 - 01:43 defensio Configuração de resistores no RM11
DSCF1765.JPG mod 480298 14 Mar 2007 - 01:44 defensio Transistor NPN Q26
DSCF1762.JPG mod 475259 14 Mar 2007 - 01:45 defensio Díodo D11 — canto superior esquerdo na caixa
DSCF1759\_modified.JPG mod 1179213 14 Mar 2007 - 02:28 defensio visão geral com comentário
DSCF1763.JPG mod 468390 14 Mar 2007 - 05:10 defensio IC14 5151S (obrigado ao Xenocron) E resistor R67
